Cad iad an struchtúr agus na prionsabail oibre atá ag Iompróir Scraper?

I dtáirgeadh tionsclaíoch nua-aimseartha, tá córais láimhseála ábhar ina nasc ríthábhachtach chun táirgeadh agus éifeachtúlacht leanúnach a chothabháil. I measc an iliomad gléasanna iompair, an Seoltóir Scraper , lena dhearadh struchtúrach uathúil agus a chumas iompair éifeachtach, tar éis éirí mar chroí-threalamh fíor-riachtanach i dtionscail mar mhiotaleolaíocht, giniúint cumhachta, innealtóireacht cheimiceach agus stroighin.

Tréithe Struchtúrtha an Iompóra Scraper

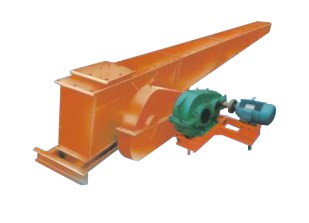

Is éard atá sa Scraper Conveyor go príomha ná casáil, scríobairí, slabhraí, gléas tiomána, agus gléas teannas. Déantar an cásáil de phlátaí cruach táthaithe de ghnáth, rud a chinntíonn séalaithe an phróisis iompair agus neart meicniúil leordhóthanach a sholáthar chun iompar leanúnach ábhar trom a sheasamh. Is é an scraper croí-chomhpháirt an trealaimh; is cruach cóimhiotail ard-neart den chuid is mó é. Socraítear é le slabhraí agus bogann sé feadh ráillí treorach, rud a fhágann gur féidir ábhar mórchóir nó slaodach a thiomáint. Soláthraíonn an córas slabhra tarchur cumhachta cobhsaí faoi ualach ard agus oibriú leanúnach, agus cinntíonn an gléas tiomána, trí mhótar giaráilte agus sprocket, oibriú rianúil an iompair. Is féidir leis an bhfeiste teannas teannas an tslabhra a choigeartú, ag cinntiú go gcoimeádann an scraper teagmháil éifeachtach le linn iompar ábhar, rud a choscann marbhántacht nó ró-shreabhadh ábhartha.

Ní hamháin go ndíríonn dearadh an Scraper Conveyor ar neart meicniúil ach measann sé freisin tréithe ábhartha agus éifeachtúlacht iompair. Déanann an cásáil an-séalaithe agus an t-imréiteach scraper inchoigeartaithe rialú éifeachtach ar scaipeadh deannaigh agus ar ais-sreabhadh ábhar le linn an phróisis iompair, ag feabhsú cairdiúlacht comhshaoil ​​agus sábháilteacht an chórais.

Prionsabal Oibre agus Meicníocht Oibriúcháin

Is é prionsabal oibre lárnach an iompair scraper "tiomáint meicniúil." Téann ábhair isteach sa chásáil ón inlet, agus bogann na scríobairí go leanúnach ar feadh an treoir slabhra, ag brú na n-ábhar i dtreo an chalafoirt urscaoilte. I gcomparáid le iompróirí crios traidisiúnta, ceadaíonn modh tiomána an iompair scraper iompar cobhsaí ábhar mórchóir, slaodach agus ardteochta, agus sciorradh ábhair nó srathú a sheachaint le linn an phróisis iompair. Gluaiseann na scríobairí, atá tiomáinte ag na slabhraí, ar feadh na ráillí treorach, ag iompar meáchan an ábhair agus ag sárú friotaíocht frithchuimilte, ag baint amach próiseas iompair íseal-ídiú fuinnimh agus ard-éifeachtúlachta.

De ghnáth bíonn feidhm iompair déthreo ag an Scraper Conveyor, rud a ligeann d'oibriú ar aghaidh nó droim ar ais de réir riachtanais an phróisis, a bhfuil luach mór aige i leagan amach solúbtha na línte táirgeachta. Ní hamháin go ráthaíonn a meicníocht oibriúcháin chobhsaí éifeachtacht táirgthe ach laghdaítear rátaí teip trealaimh agus costais chothabhála freisin.

Anailís Buntáistí Feidhmíochta

Tá buntáistí suntasacha ag an Scraper Conveyor i gcomparáid le modhanna iompair eile. Tá an trealamh an-inoiriúnaithe agus is féidir leis iompar leanúnach ábhar mórchóir, gráinneach, slaodach agus fiú ardteochta a láimhseáil gan réamhchóireáil casta. Is beag an caillteanas ábhair le linn iompair, toisc go laghdaíonn tiomáint mheicniúil cuimilte agus tionchar, ag cinntiú sláine an ábhair. Tá struchtúr dlúth agus dea-shéalaithe ag an conveyor scraper, a rialaíonn deannach agus doirteadh go héifeachtach, a chomhlíonann caighdeáin chomhshaoil ​​agus sábháilteachta nua-aimseartha.

I bhfeidhmiú fadtéarmach, léiríonn an Scraper Conveyor iontaofacht ard. Ligeann an meascán de shlabhraí ard-neart agus scríobairí caitheamh-resistant don trealamh oibriú go leanúnach agus go cobhsaí faoi choinníollacha iompair ualaigh throma agus fad-achair, agus laghdaítear minicíocht athsholáthair páirteanna agus laghdaítear costais chothabhála. In éineacht le dearadh optamaithe na gcóras tiomána agus teannas, is féidir leis an conveyor scraper oibriú ard-ualach a bhaint amach faoi choinníollacha tomhaltas ísealfhuinnimh, rud a léiríonn na buntáistí déacha a bhaineann le coigilt fuinnimh agus éifeachtúlacht i dtrealamh iompair thionsclaíoch.

Straitéisí Cothabhála agus Bainistíochta

Cé go n-oibríonn an Scraper Conveyor go cobhsaí, tá cothabháil agus bainistíocht eolaíoch fós ríthábhachtach chun oibriú éifeachtach fadtéarmach an trealaimh a chinntiú. Ní mór iniúchadh rialta a dhéanamh ar chomhpháirteanna mar an chásáil, na slabhraí agus na scríobairí le haghaidh caitheamh agus cuimilt, agus athsholáthar tráthúil nuair is gá chun aga neamhfhónaimh trealaimh a chosc. Cuireann bainistíocht lubrication na bhfeistí tiomána agus teannas isteach go díreach freisin ar éifeachtúlacht iompair agus ar ghluaiseacht réidh na scríobairí; ní hamháin go laghdaíonn lubrication rialta caillteanas cuimilte ach leathnaíonn sé saol seirbhíse na bpríomhchodanna freisin.

Ceadaíonn tabhairt isteach córas monatóireachta reatha rialú fíor-ama ar stádas oibriúcháin, ualach agus teannas slabhra an Scraper Conveyor. Is féidir le hanailís sonraí lochtanna féideartha a thuar, rud a chumasaíonn cothabháil choisctheach. Ní hamháin go bhfeabhsaíonn sé seo iontaofacht trealaimh ach tugann sé ráthaíocht do shábháilteacht líne táirgeachta freisin.

Éagsúlacht Cásanna Iarratais

Tá an Scraper Conveyor infheidhme go forleathan agus is trealamh iompair fíor-riachtanach i bpróisis táirgthe go leor tionscail. Úsáidtear go forleathan é i miotalóireacht agus mianadóireacht, i nginiúint cumhachta teirmeach, i dtáirgí ceimiceacha agus i dtáirgeadh ábhar tógála mar gheall ar a chumas iompair ard-ualaigh agus a chumas chun ábhair chasta a láimhseáil. Cibé acu le haghaidh línte táirgeachta leanúnacha nó oibríochtaí uaineacha, is féidir leis an conveyor scraper tomhaltas fuinnimh trealaimh agus costais chothabhála a laghdú agus éifeachtacht a chinntiú, ag éirí ina uirlis thábhachtach d'fhiontair chun a leibhéal uathoibrithe táirgthe a fheabhsú.

CCanna

C1: Cad iad na cineálacha ábhar atá oiriúnach do Iompróirí Scraper?

A1: Is féidir le iompróirí scraper ábhair mórchóir, gráinneach, púdraithe agus slaodach a iompar, agus tá siad oiriúnach freisin chun ábhair ardteochta nó scríobacha a iompar go leanúnach.

C3: Cad iad na buntáistí a bhaineann le iompróirí scraper i gcomparáid le iompróirí crios?

A2: Laghdaíonn iompróirí scraper sleamhnáin agus srathú le linn iompair ábhartha, rud a fhágann caillteanas ábhartha níos ísle. Is féidir leo ualaí troma agus ábhair thar a bheith slaodach a láimhseáil freisin, rud a chuireann inoiriúnaitheacht níos fearr ar fáil.

C3: Cad iad na príomhréimsí cothabhála atá ag Scraper Conveyor?

A3: Áirítear orthu seo go príomha an slabhra, lanna scraper, aonad tiomána, agus gléas teannas. Is príomhthosaíochtaí cothabhála iad iniúchadh rialta ar chaitheamh, lubrication, agus coigeartú teannas.

C4: Conas a áirithítear séalaithe agus sábháilteacht ábhair le linn oibriú trealaimh?

A4: Déanann an dearadh cásála séalaithe, in éineacht le himréiteach lann inchoigeartaithe scraper, rialú éifeachtach ar dheannach agus doirteadh, agus ag an am céanna feabhsaítear sábháilteacht oibriúcháin.
